JM742X隔膜式池底排泥阀

JM742X隔膜式池底排泥阀
在线提交订单电话:0577-57995531 传真:0577-57995532

JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。

隔膜式池底排泥阀工作原理及性能:

JM742X隔膜式池底排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命可达五年以上,保用期为十八个月。

隔膜式池底排泥阀技术参数:
1.    工作压力:1.0Mpa
2.    介质:水
3.    使用温度:常温
4.    隔膜室工作压力:0.3-1.0
5.    隔膜室工作液:气、清水

隔膜式池底排泥阀主要部件材料:
阀体:HT200
隔膜上腔:HT200
隔膜下腔:HT200
阀板:HT200
阀杆:不锈钢
拼帽:A3钢
隔膜片,耐磨丁晴橡胶和尼龙

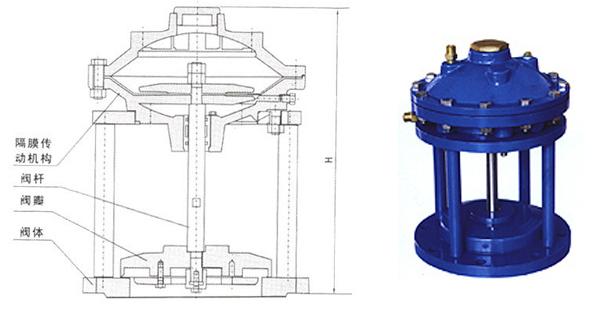

隔膜式池底排泥阀外型连接尺寸:

法兰连接尺寸
按JB78
DN
100
150
200
250
300
350
400
H
260
375
250
525
585
600
680

隔膜式池底排泥阀安装示意图:
